TD75型通用固定带式输送机 -澳门星际线上娱乐网址

优势特点
TD75型带式输送机适用于水平或倾斜输送,在工作环境为-15℃至+40℃之间,输送具有酸性碱性、油类物质和有机溶剂等成份的物料时,需采用耐油、耐酸碱的橡胶带;TD75型带式输送机驱动部分采用电机减速机或电动滚筒两种驱动;制动装置选用滚柱逆止器,带式逆止器、制动器等;拉紧形式有螺旋拉紧、垂直拉紧、车式拉紧三种;
应用领域
TD75型带式输送机一般都是通用型的带式输送机,主要用于矿山生产线、冶金厂、化工厂、煤炭行业、建筑材料、机械、陶瓷原料、交通工程等部门,它适于输送堆积比重为0.5~2.5吨/立方米的各种形状、粒状的散状物料,如:金刚砂、水泥、石灰石、土渣、焦糖、焦炭粉等。
收藏
  • 产品介绍
  • 产品参数
  • 文章

   TD75型通用固定带式输送机   -澳门星际线上娱乐网址

新乡津锐机械厂是河南输送机厂家,专业生产TD75型通用固定带式输送机,TD75型带式输送机是通用型输送机械产品,TD75型带式输送机适用于水平或倾斜输送,在工作环境为-15℃至+40℃之间,输送具有酸性碱性、油类物质和有机溶剂等成份的物料时,需采用耐油、耐酸碱的橡胶带。TD75型带式输送机驱动部分采用电机减速机或电动滚筒两种驱动;制动装置选用滚柱逆止器,带式逆止器、制动器等;拉紧形式有螺旋拉紧、垂直拉紧、车式拉紧三种。

TD75型通用固定带式输送机


   TD75型通用固定带式输送机试车视频   -澳门星际线上娱乐网址


  TD75型通用带式输送机优势   -澳门星际线上娱乐网址

1、TD75型带式输送机具有输送平稳,物料与输送带没有相对运动,能够避免对输送物的损坏;

2、TD75型带式输送机噪音较小,适合于工作环境要求比较安静的场合;

3、TD75型带式输送机结构简单,便于维护。能耗较小,使用成本低等特点。

TD75型带式输送机带式输送机带宽分为500、650、800、1000、1200、1400等规格;

TD75皮带输送机按带速分1.0、1.25、1.5、2.0、2.5、3.5、4.0m/s等规格;

★、TD75型带式输送机规格型号: DTⅡ-500-1400

★、输送能力: 50-1400(m3/h);

★、td75皮带机输送距离: 2-150(m) 可根据客户需求定制。




   TD75型带式输送机应用领域    -澳门星际线上娱乐网址

1、TD75型带式输送机一般都是通用型的带式输送机,主要用于矿山生产线、冶金厂、化工厂、煤炭行业、建筑材料、机械、陶瓷原料、交通工程等部门,它适于输送堆积比重为0.5~2.5吨/立方米的各种形状、粒状的散状物料,如:金刚砂、水泥、石灰石、土渣、焦糖、焦炭粉等等,具体的见下表,也适于输送成件的物品。

金刚砂

碳酸钙

水渣

水泥

藻归土

石英石

大理石

钠长石

麦饭石

铬矿石

石英砂

玄武岩

钛矿石

硫酸钾

膨润土

金矿石

方解石

焦炭粉

石灰石

云母石

碳化硅

辉绿岩

石墨

铝土矿

水泥料

锰矿石

白云石

煤矸石

铁矿石

萤石

煤炭

花岗岩

黄砂

氧化铁

砂石

锆英石

重晶石

钼矿石

银矿石

砂子

硫酸铝

石英砂

矿渣

活性炭

高岭石

石榴石

氟矿石

叶蜡石

铜矿石

骨料

2、TD75型带式输送机所选用的输送带有普通橡胶带和塑料带两种,适用于工作环境在-15℃~+40℃之间,输送具有酸性碱性、油类物质和有机溶剂等成份的物料时,需采用耐油、耐酸碱的橡胶带或塑料带。
3、TD75型皮带输送机可用于水平或倾斜输送,倾斜向上输送时,不同物料所允许的最大倾角β见表1,倾斜向下输送时允许最大倾角为表1所列值的80%。若需要采用大于表1的倾角输时,可选用花纹带式输送机。

  表1

物料名称

β

物料名称

β

块煤

18°

湿精矿(含水12%)

20°~22°

原煤

20°

干精矿

18°

粉煤水洗后产品(1)

21°

筛分后的石炭石

12°

筛分后的焦炭

17°

干砂

15°

0~25毫米焦炭

18°

混有砾石的砂

18°~20°

0~3毫米焦炭

20°

采石场的砂

20°

0~350毫米矿石(2)

16°

湿砂

23°

0~120毫米矿石

18°

20°

0~60毫米矿石

20°

型砂

24°

40~80毫米油母页岩

18°

废砂

20°

20~40毫米油母页岩

20°

未筛分的石块

18°

0~200毫米油母页岩

22°

水泥

20

干松泥土

20°

块状干粘土

15°~18°

湿土

20°~230°

粉状千粘土

22


 注:(1)包括精煤、中煤和尾煤

        (2)包括黑色金属、有色金属、岩石、石灰石等矿石。


   通用型带式输送机部件介绍
-澳门星际线上娱乐网址

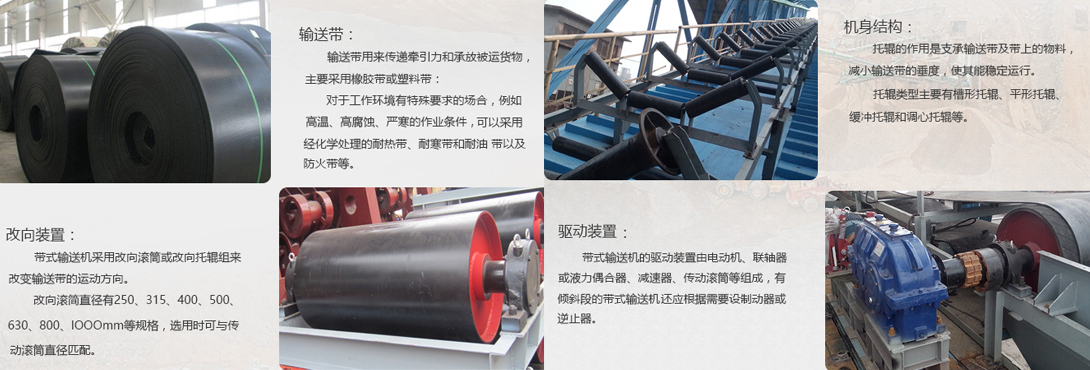

DT75型带式输送机细节图

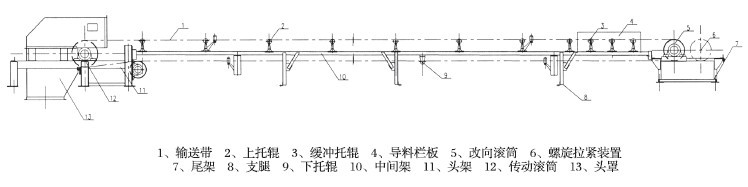

   TD75型通用固定式皮带输送机结构图   -澳门星际线上娱乐网址

DT75型带式输送机结构图


TD75型通用固定带式输送机的结构主要由传动滚筒、改向滚筒、支撑托辊、驱动装置(电机减速机或电动滚筒)、制动装置、输送带等几大部件组成。其组成部件少,通用性强,便于进行标准化生产,并可按需要进行组合装配,且由于结构简单,运行可 靠,效率高,易于实现自动化。



   TD75型通用固定带式输送机操作规程   -澳门星际线上娱乐网址

1、TD75型通用固定带式输送机试车时,先开空车,对胶带运行情况进行调整,在空负荷运转中,注意各部分有否发生故障;

2、TD75型带式输送机空负荷试车后,若情况良好,即可按规定能力加料进行满载运转,检查运转是否正常,轴承温度有否升高,未发现不良现象即能正式使用;

3、TD75型皮带输送机必须空载启动,应先开车后方可加料,如输送机是多台衔接使用,应先从卸料一端开始顺序启动,而停车时,应在物料全部卸完后方可进行;

4、皮带输送机上不要装载超标准过大岩石或其它重物,否则过重的物件将会使胶带下坠或损坏机件;

5、TD75型皮带输送机进料时,不能使物料由过高的地方落于胶带上;

6、TD75型皮带输送机若多台输送机联合使用后时,其电气开关必须联锁,以使最末一台输送机最后停车。

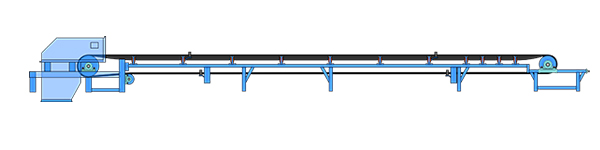

TD75型通用固定带式输送机

    DT75型带式输送机优势    -澳门星际线上娱乐网址

DT75型带式输送机的带宽可分为:500、650、800、1000、1200和1400mm。用户可根据带式输送机的输送长度,物料的种类、容重、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度。



胶带宽度mm

胶带速度m/s

最大输送量槽形/平形

最大倾角

500

0.8,1,1.25, 1.6,2,2.5

232/125

20°

650

391/211

800

1,1.25,1.6,2,2.5,3.15

824/350

1000

1233/546

1200

1,1.25,1.6,2,2.5,3.15,4

2202/821

1400

2996/1117
